《CAXA工艺图表2022免费版》是一款由北京数码大方科技股份有限公司开发的专业工艺设计与绘图软件，广泛应用于机械制造、汽车零部件、航空航天等行业的工艺卡片编制与图纸管理。该软件基于CAXA CAD平台，提供丰富的图符库、工艺模板和智能标注工具，帮助工程师快速创建标准化的工艺文件。支持AutoCAD格式兼容，并内置符合国标的图框与标题栏，显著提升工艺设计效率。本版本为免费版，适合个人学习和小型团队使用，无需授权即可体验核心功能。

CAXA工艺图表怎么安装

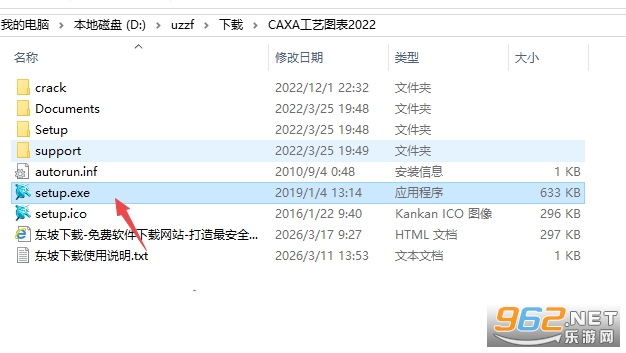

1、点击setup安装程序安装

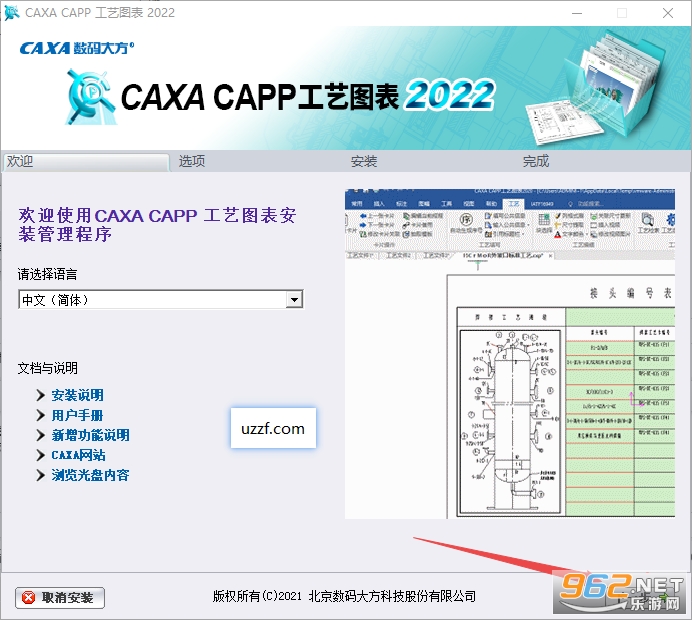

2、选择对应的版本

3、然后继续下一步

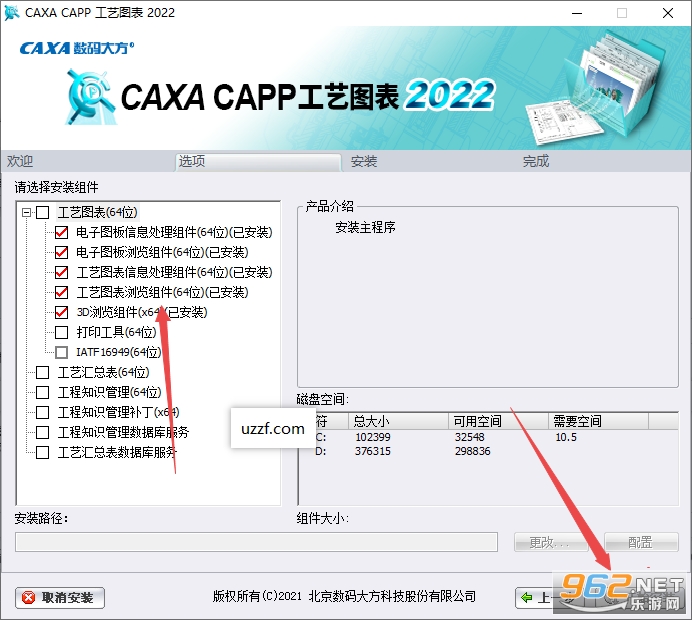

4、选择需要安装的组件开启安装

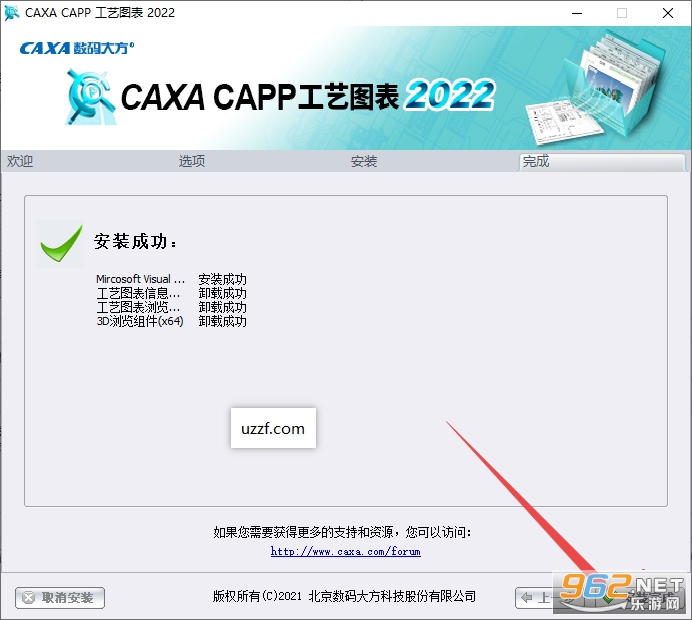

5、安装完成关闭即可

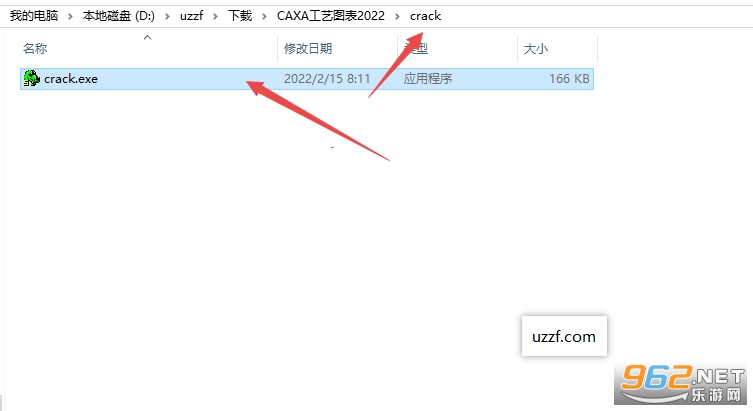

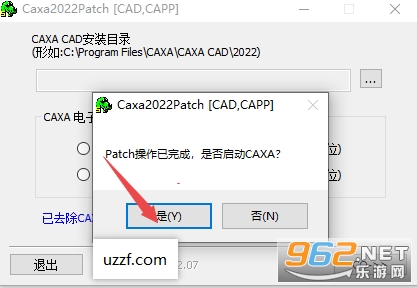

6、然后打开crack文件夹里面的激活工具

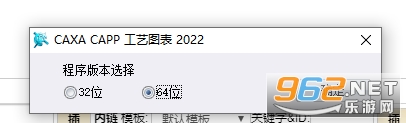

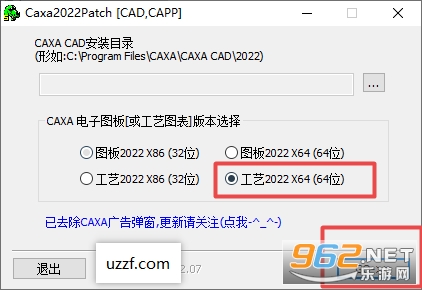

7、然后选择对应的版本开启

8、然后启动即可

软件介绍

CAXA工艺图表是面向制造业的工艺设计解决方案，提供从工艺规划到文档输出的全流程支持。软件内置多种工艺卡片模板，如机械加工、装配、铸造、热处理等，用户可直接调用或自定义。支持与三维CAD数据关联，自动提取零件信息。其智能标注功能可快速生成尺寸公差、粗糙度、形位公差等。同时，软件支持批量打印、图纸管理及团队协作，有效降低工艺编制工作量。本版本针对2022版进行了性能优化，界面更简洁，操作更流畅。

CAXA工艺图表2022免费版怎么用？

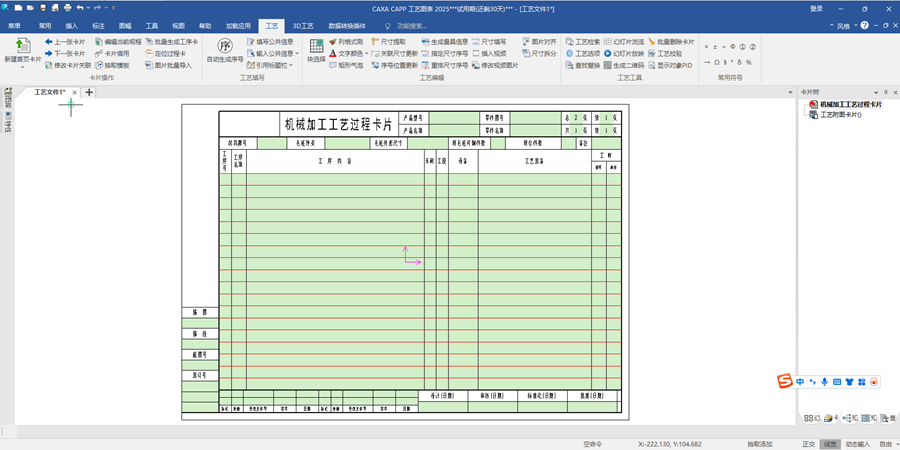

1. 启动软件后，首先创建或打开一个工艺文件，选择对应的零件图纸或空白模板。

2. 在绘图区域使用左侧工具栏中的绘图命令，如直线、圆弧、矩形等，绘制零件轮廓。

3. 利用智能标注功能，选择需要标注的尺寸或公差，系统自动捕捉并生成标注。

4. 从图库中拖拽标准件、粗糙度符号、焊接符号等图形元素到合适位置。

5. 完成绘制后，通过“文件”菜单中的“保存”或“另存为”导出为DWG、EXB等格式。

CAXA工艺图表2022免费版如何绘制工艺卡片？

1. 点击“新建”按钮，在弹出的模板选择对话框中，选择“工艺卡片”分类下的模板，如“机械加工工序卡片”。

2. 双击模板进入编辑界面，在卡片顶部填写零件名称、图号、材料等基本信息。

3. 在卡片主体区域，使用“表格”工具插入工序表格，并设置行数列数。

4. 在表格单元格中填写工序号、工序内容、设备、夹具等文字信息。

5. 如需插入零件简图，点击“插入图片”或使用“绘图”命令在指定区域绘制。

6. 完成所有内容后，打印预览并调整布局，最后保存为PDF或打印输出。

CAXA工艺图表2022免费版亮点

1. 智能工艺模板库：内置数百种符合国家标准的工艺卡片模板，覆盖常用加工方式，用户一键套用，大幅减少重复设计。

2. 与CAXA 3D无缝集成：可直接读取三维模型信息，自动生成工序模型、BOM表，实现二三维联动。

3. 高效标注与统计：支持连续标注、快速尺寸驱动，自动计算工时、材料定额，并生成汇总报表。

CAXA工艺图表2022免费版使用技巧与评测

技巧一：如何快速调用常用符号？在绘图界面按快捷键Ctrl+F打开图符库，输入关键词即可搜索。

技巧二：自定义模板保存路径。将常用模板复制到安装目录下的Template文件夹，新建时即可显示。

技巧三：批量打印设置。在文件菜单中选择“批量打印”，添加多个图纸文件，设置打印参数一键输出。

技巧四：图层管理。使用层管理器（快捷键LA）可快速切换图层状态，控制图形显示。

技巧五：数据导出到Excel。选中工艺表格，右键选择“导出到Excel”，方便数据整理。
