《Altium Designer20中文免费版电脑版》是业界领先的电子设计自动化(EDA)软件,专为电路原理图绘制、PCB布局布线、信号完整性分析等任务打造,它集成强大的设计工具和丰富的元件库,支持从概念到生产的一体化流程;无论是专业工程师还是电子爱好者,都能通过直观的界面快速上手,本版本提供中文界面,免费使用,让用户无需高昂成本即可体验高端设计功能,软件性能稳定,兼容多种操作系统,是电路设计不可或缺的利器。

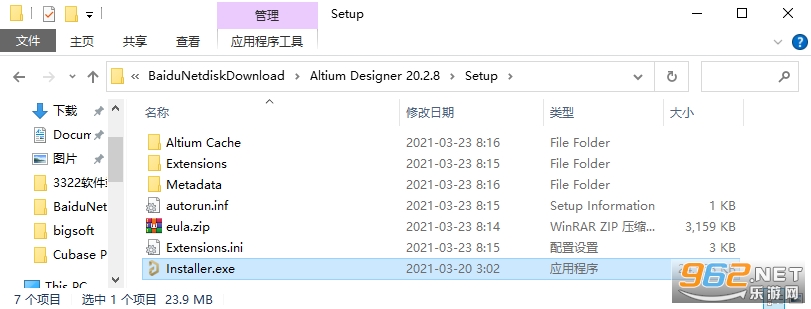

1、双击打开【Setup】文件夹,双击运行【Installer】安装程序

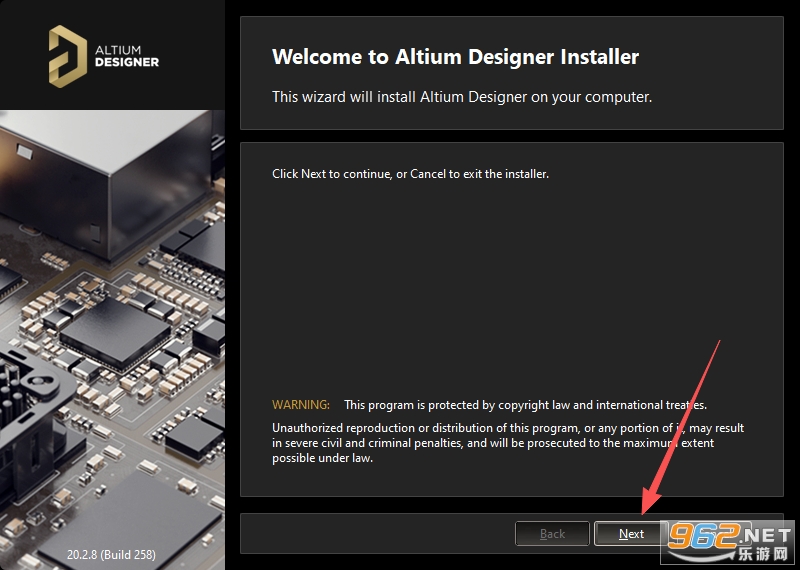

2、点击【Next】

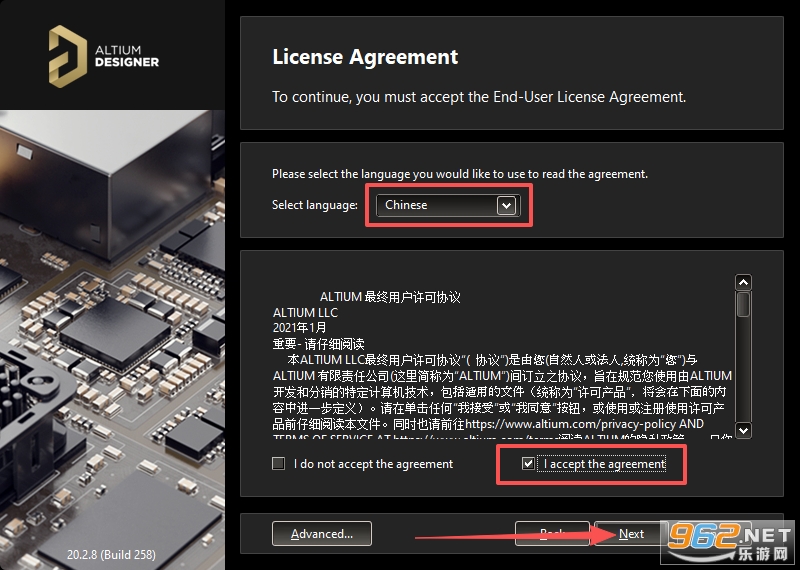

3、Select language选择【Chinese】,勾选【I accept the agreement】,点击【Next】

4、点击【Next】

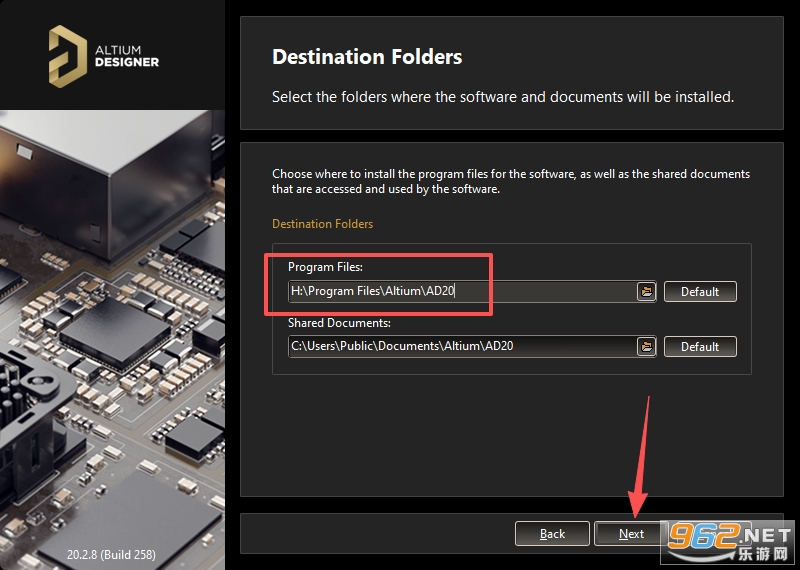

5、选择软件安装路径,点击【Next】

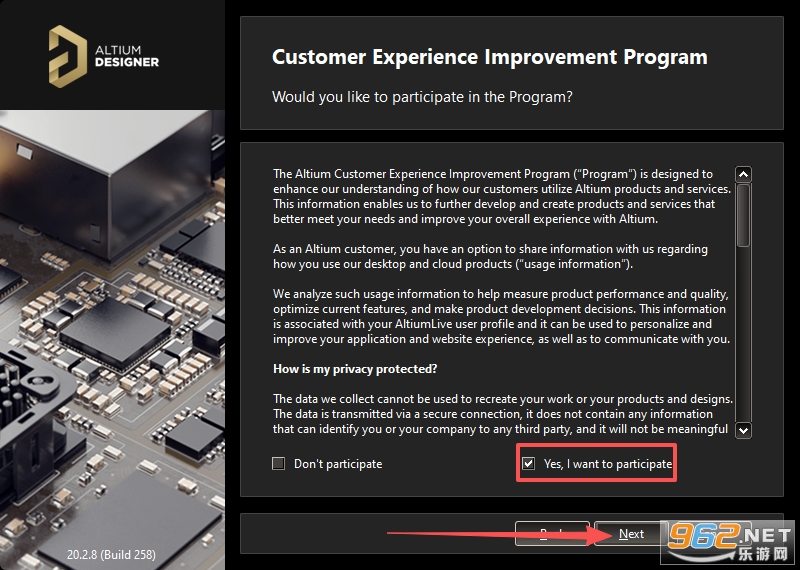

6、选择【Yes I want to participate】,点击【Next】

7、点击【Next】

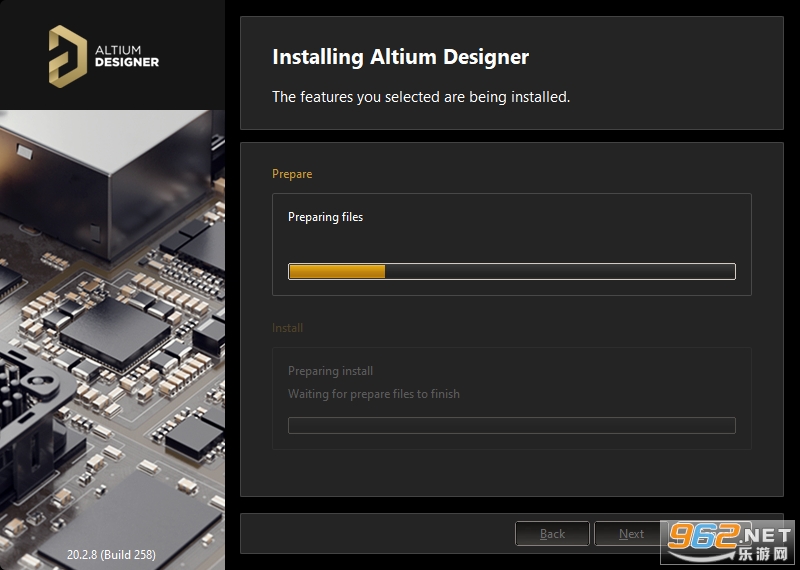

8、软件正在安装,请耐心等待

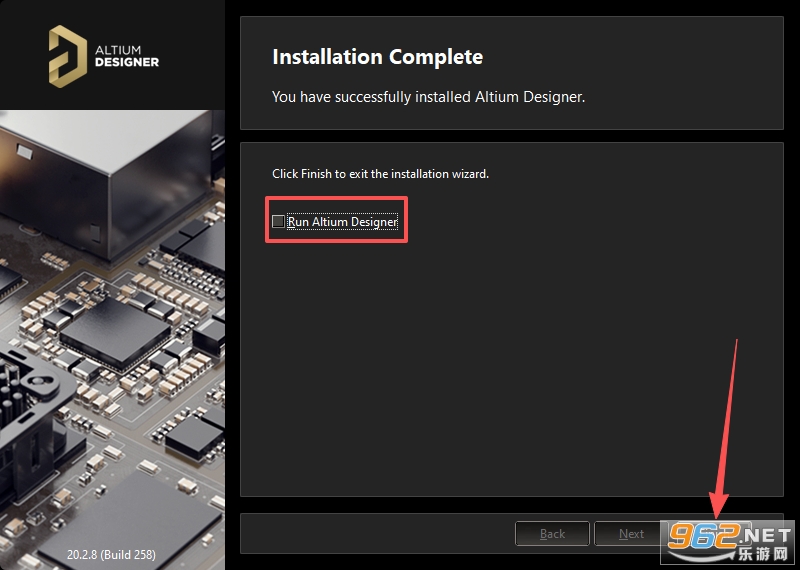

9、取消勾选【Run Altium Designer】,点击【Finish】

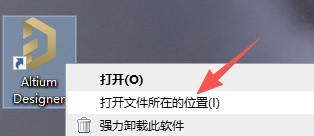

10、鼠标右击软件图标,点击【打开文件所在的位置】

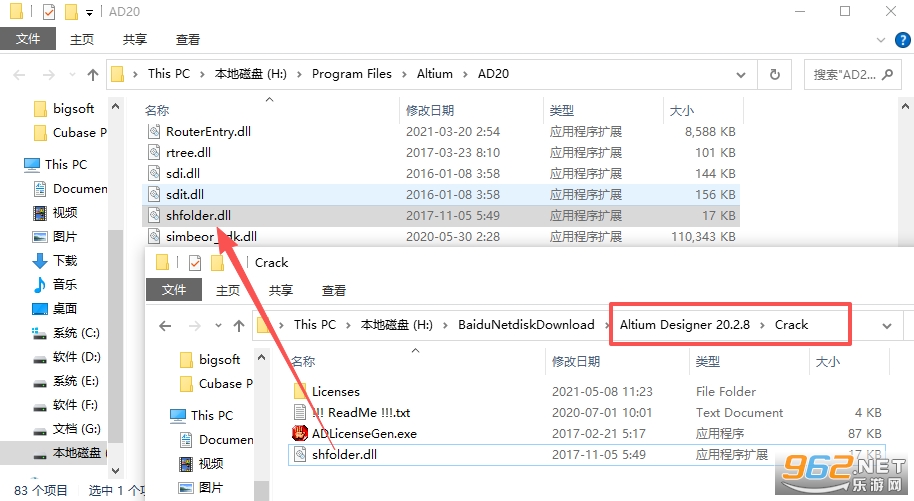

11、将【Crack】文件夹下的【shfolder.dll】复制粘贴至软件安装位置中

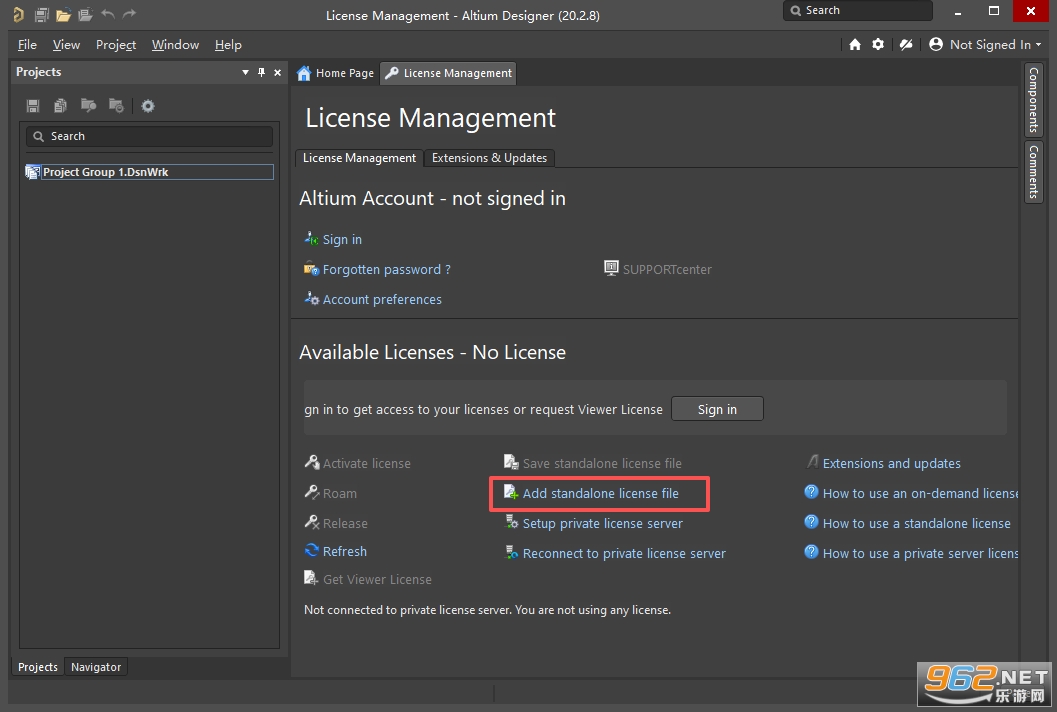

12、打开Altium Designer 20,点击【Add standalone license file】

13、打开【Crack——Licenses】文件夹,选择任意一个文件,点击【打开】

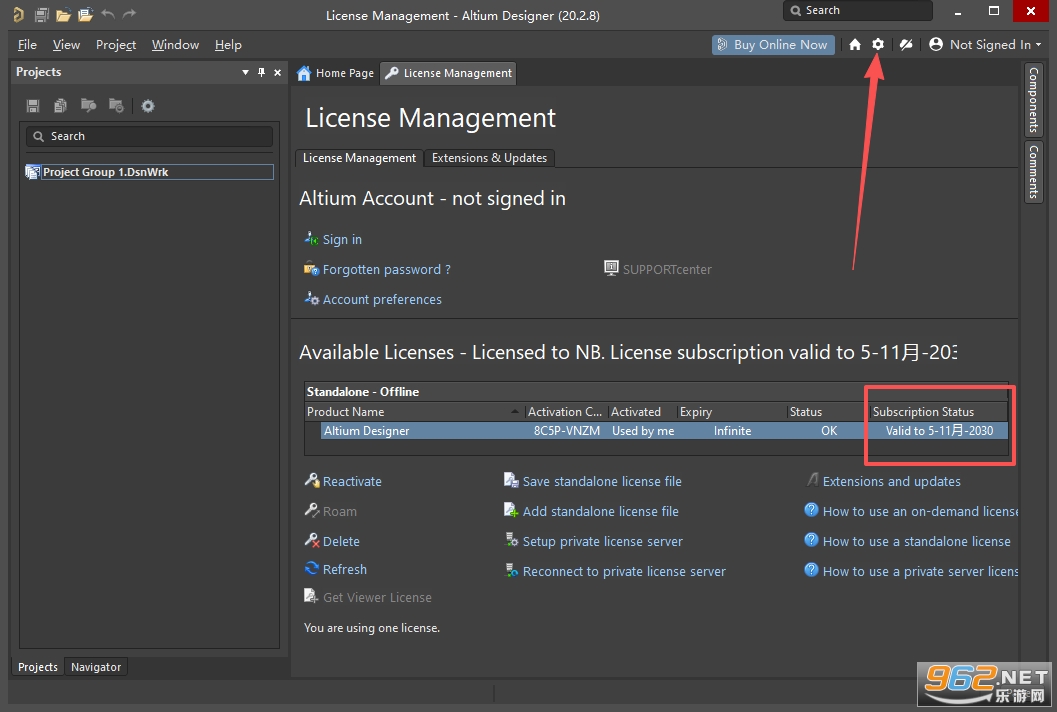

14、如下图所示说明激活成功,点击右上角的【设置图标】

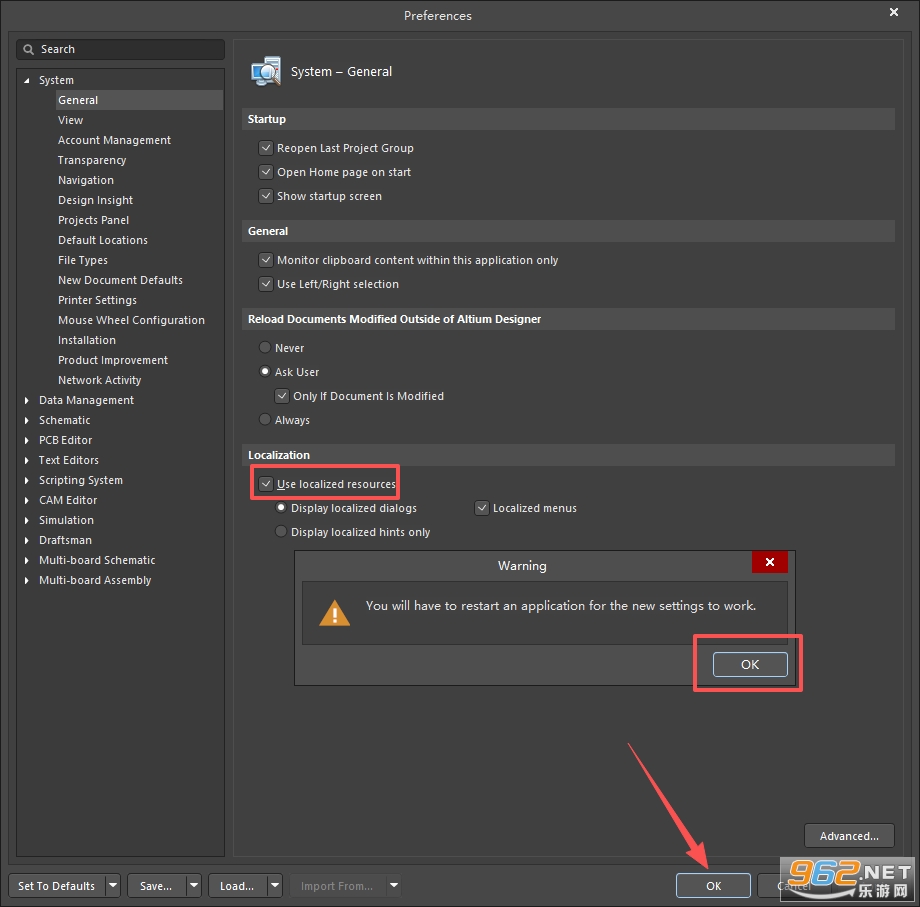

15、勾选【Use localized resources】,点击【OK】,再点击【OK】
注:此步骤为设置成汉语界面的步骤,如果需要用英文版,不需要操作

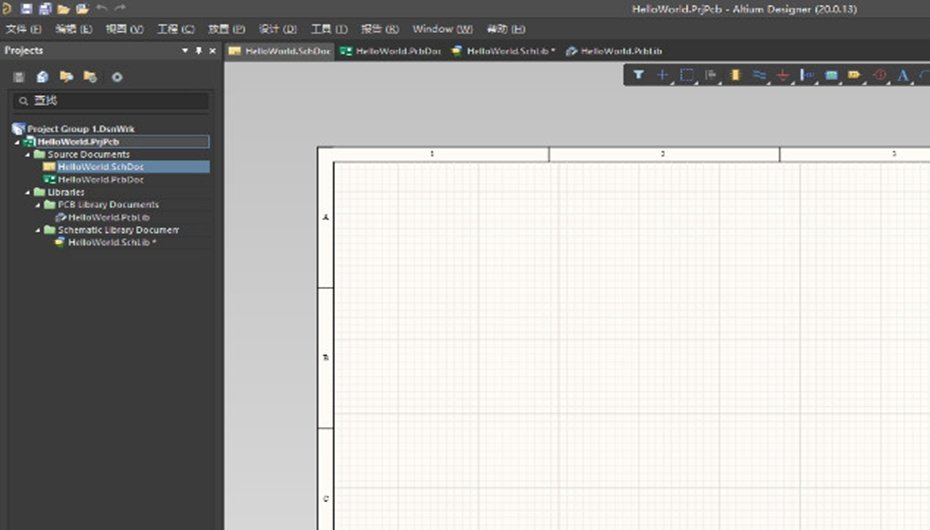

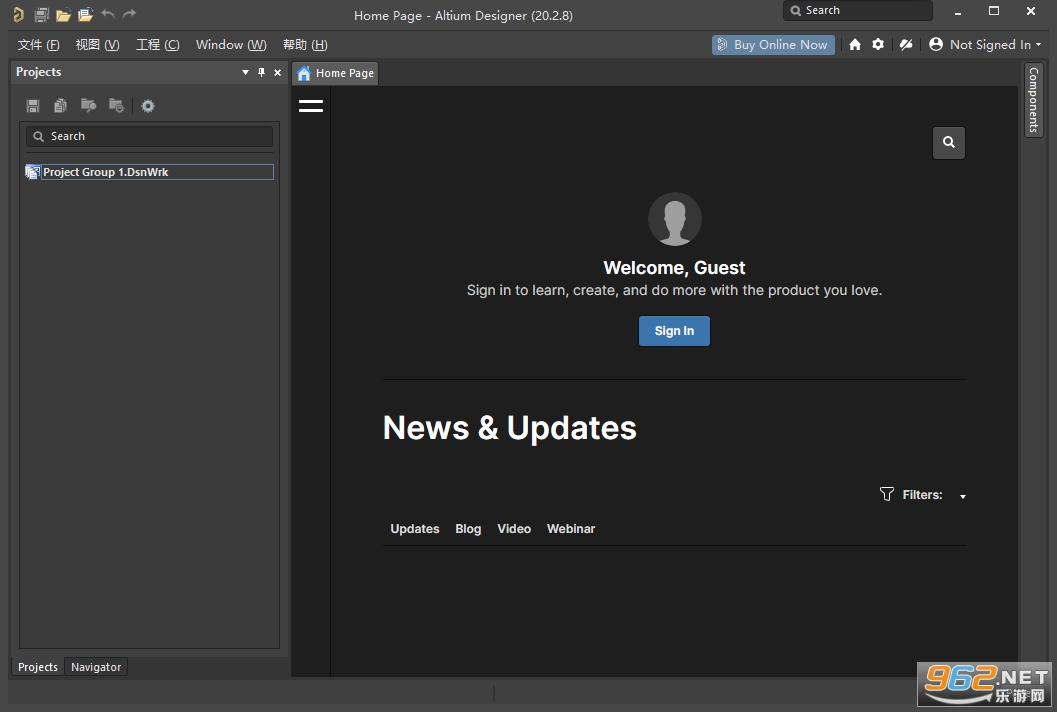

16、重启软件,运行界面如下

Altium Designer是一款功能全面的PCB设计系统,它提供了统一的开发环境,让设计者能够轻松完成原理图设计、电路仿真、PCB布局、3D预览等任务,软件内置超过十万种元器件库,并支持在线库扩展,确保设计资源丰富,其强大的规则驱动布线引擎可自动优化走线,提高设计效率;同时,具备信号完整性分析、热分析等高级功能,帮助用户提前发现潜在问题;本版本为中文免费版,降低了使用门槛,适合个人学习、高校教学及中小企业项目开发,用户无需破解即可使用全部核心功能,享受正版体验;总体而言,Altium Designer20中文免费版电脑版兼顾了效率与易用性,是电子设计领域的优选方案。
1. 打开软件,点击主界面左上角的“文件”菜单,选择“新建”-“项目”选项
2. 在弹出的“新建项目”对话框中,选择项目类型为“PCB项目”,并输入项目名称和保存路径,点击“确定”
3. 右键点击项目面板中的新项目名称,选择“添加新文档”-“原理图”,创建一个原理图文件
4. 同样方法,再添加一个PCB文档,用于后续布局布线。此时项目结构中包含原理图和PCB两个主要文件
5. 双击原理图文件进入编辑界面,即可开始绘制电路原理图。记得定期保存项目
1. 在原理图编辑界面,点击右侧面板的“库”选项卡,打开库管理器。如果没有显示,可以通过视图菜单开启
2. 点击库管理器中的“库”按钮,选择“安装”-“从文件安装”,浏览到本地元件库文件(.IntLib或.SchLib)
3. 也可以使用Altium自带的在线库,单击“库”按钮下的“搜索”,输入元件型号,从云端添加
4. 安装完成后,在库列表中勾选该库,即可在原理图中通过“放置”-“元件”找到并放置所需元件
1. 原理图与PCB同步设计:支持双向标注,修改原理图自动更新PCB,确保设计一致性,避免手动错误
2. 智能布线技术:内置自动布线器和交互式布线工具,基于设计规则进行优化,支持蛇形线、差分对等高级布线,提高信号质量
3. 强大的3D可视化:提供3D PCB预览功能,可旋转、缩放查看板子立体效果,辅助检查元件干涉和布局合理性
4. 丰富的仿真分析:集成混合信号仿真、信号完整性分析等,帮助验证设计性能,减少实物测试次数
Altium Designer 20中文免费版提供了丰富的快捷键,例如按P键放置元件,按T键布线,熟练使用可大幅提升效率
在设计规则设置中,建议用户根据实际工艺要求配置最小线宽、线距等参数,避免生产问题
使用“项目”面板中的“编译”功能可检查原理图电气连接错误,提前修正
通过“视图”-“板子规划模式”可以快速定义PCB外形和层叠结构
利用“封装管理器”可以批量替换或修改元件封装,节省大量重复操作时间
在进行复杂布线时,使用“交互式布线的差分对模式”能高效处理高速信号
定期备份项目文件,避免意外丢失。建议将项目保存在云盘或版本控制系统中
