AutoCAD Electrical2022中文破解版

《AutoCAD Electrical2022中文破解版》是Autodesk公司专为电气工程师和控制系统设计师打造的专业软件。它基于经典的AutoCAD平台，增加了电气设计专用工具和符号库，能够高效完成电气原理图、面板布局、PLC模块设计等任务。软件支持自动生成导线编号、元件标签、报告清单，大大提升了电气设计的准确性和效率。本文提供AutoCAD Electrical 2022中文破解版下载，帮助用户快速安装使用。

AutoCAD Electrical2022安装教程

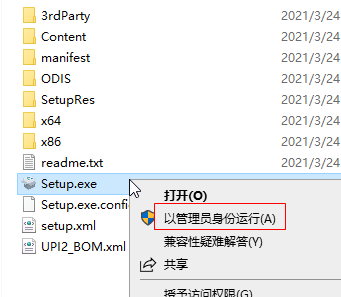

1、以管理员身份运行setup.exe；

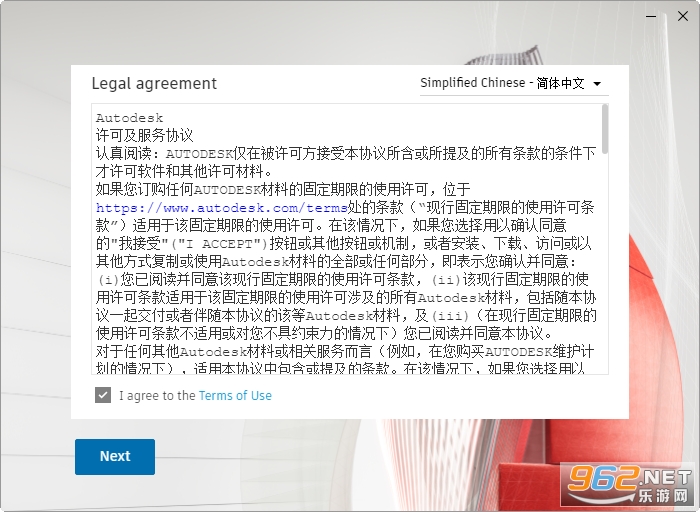

2、点击接受许可协议，点击next；

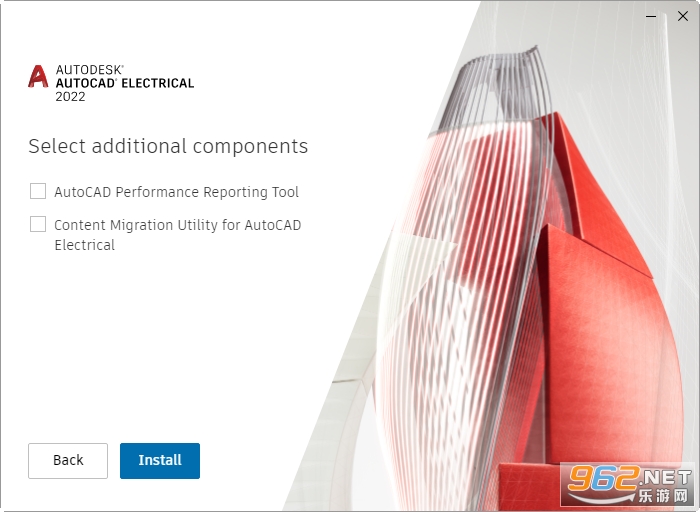

3、选择安装组件，点击install；

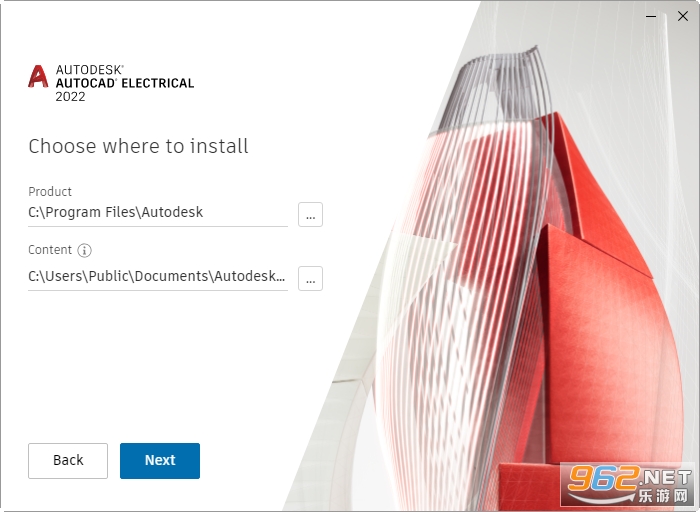

4、选择安装位置；

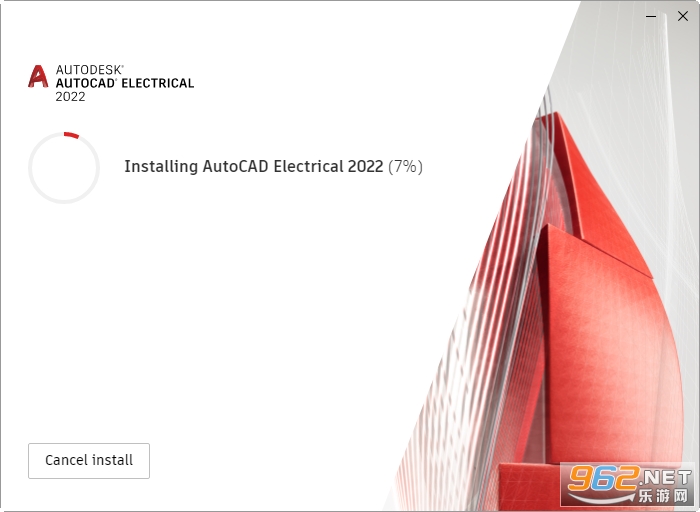

5、等待产品安装；

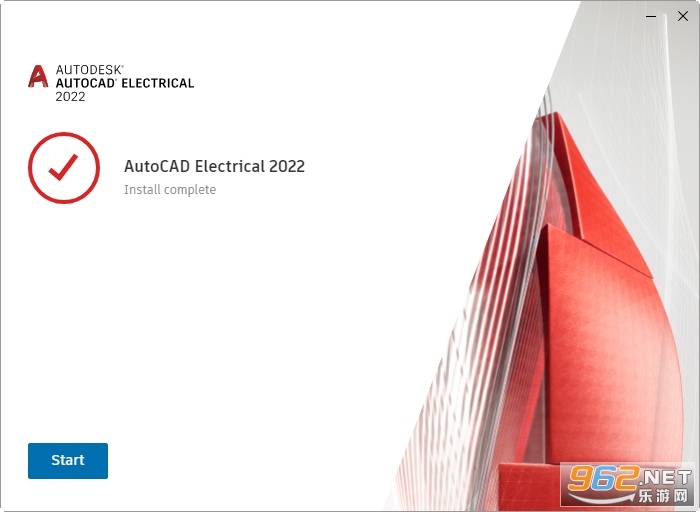

6、安装完成。

AutoCAD Electrical2022如何设置简体中文

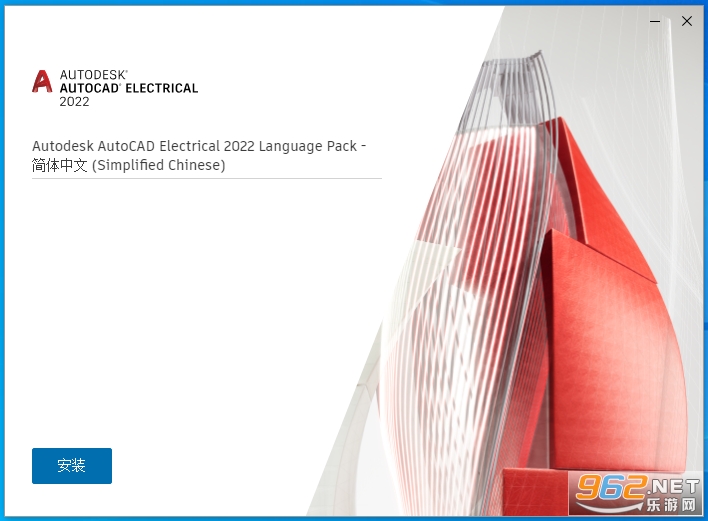

1、直接双击运行小编为您提供的简体中文语言包；

2、点击开始安装；

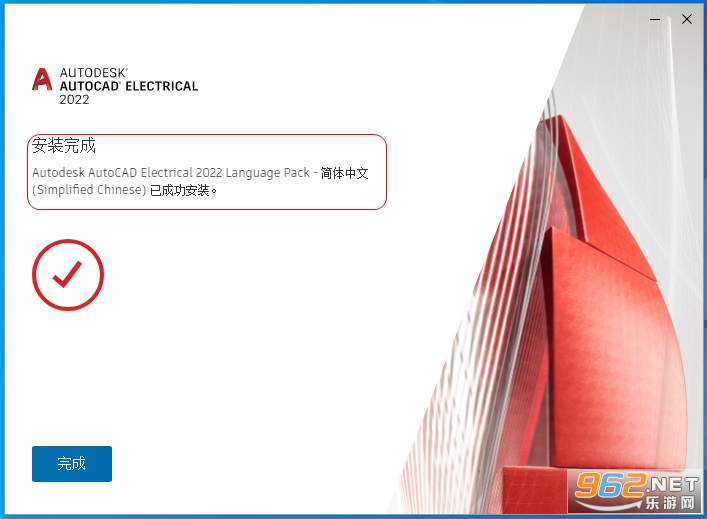

3、安装完成，会在电脑桌面生成简体中文的快捷方式，以此快捷方式运行软件就是简体中文的界面了！

软件介绍

AutoCAD Electrical2022是电气控制设计的行业标准解决方案。它提供了全面的电气元件库，涵盖IEC、JIS、GB等多国标准符号，支持自动连线、线号分配、交叉引用等功能。软件内置了强大的项目管理工具，可以轻松管理多个图纸和设计变更，并支持与Inventor、Revit等软件互操作。用户通过拖放操作即可完成电气原理图、面板布局、PLC模块设计，并自动生成BOM表、线缆表、端子排图等文档。此外，软件还具备实时电气规则检查、错误报告、智能导线编号等实用特性，大大提升了设计效率与准确性。

AutoCAD Electrical2022中文破解版怎么用？

1. 安装完成后，启动软件，选择“新建项目”创建电气设计项目。

2. 在项目面板中右键添加新图纸，选择图纸类型如“原理图”或“面板布局”。

3. 从左侧的符号库中拖拽所需的电气元件，如断路器、接触器、继电器等，到绘图区域。

4. 使用“导线”工具连接元件引脚，软件自动添加导线编号和颜色标识。

5. 通过“属性”面板修改元件的制造厂商、型号、目录号等参数。

6. 利用“自动标注”功能为所有元件和导线生成相应的标签和编号。

7. 最后，使用“报告生成”工具输出BOM表、从属表等设计文档，保存项目即可。

AutoCAD Electrical2022中文破解版好用吗？

1. 界面友好：与普通AutoCAD操作习惯一致，上手快，且专门针对电气设计优化了菜单和工具栏。

2. 智能连线：自动识别元件引脚并完成连线，避免手动对齐的麻烦，还能自动跳过交叉点。

3. 错误检查：内置电气规则检查功能，可以检测未连接的引脚、重复的线号等常见错误。

4. 标准库丰富：包含IEC、JIS、GB等多种国际标准符号，无需自行创建常用元件。

5. 协同高效：支持多人同时编辑同一项目，且与Autodesk Vault集成，确保版本管理可靠。

AutoCAD Electrical2022中文破解版亮点功能

1. 自动线号分配：在绘制原理图时，软件根据设定的规则自动为每根导线分配唯一线号，省去手动编号的繁琐。

2. 智能PLC模块设计：支持从PLC配置文件自动生成I/O模块接线图，并可反向同步修改。

3. 实时交叉引用：当修改某个元件时，所有相关图纸中的引用标记自动更新，确保一致性。

4. 项目级导航：通过项目管理器快速跳转到任意图纸，并查看图纸间的信号连接关系。

AutoCAD Electrical2022中文破解版使用技巧

使用项目模板可以快速建立统一的图纸框架，避免重复设置。

在绘制PLC模块时，建议先从制造商网站下载对应的配置文件，然后直接导入。

利用“导线编号”对话框可以自定义编号规则，如包含楼层或区域代码。

对于大型项目，可以启用“图纸集”功能，方便管理和批量打印。

定期运行“电气检查”命令，能快速发现并修复设计中的逻辑错误。
